Undercuts adalah ciri -ciri yang tidak boleh dikeluarkan secara langsung dari acuan kerana geometri mereka. Acuan gandingan cepat Alamat cabaran ini melalui mekanisme khusus seperti teras sampingan, teras yang dilipat, dan pengangkat. Teras sampingan digunakan untuk undercuts luaran, menarik balik secara mendatar semasa strok pembukaan acuan. Ini membolehkan acuan menangkap bentuk ciri luaran gandingan, seperti alur penahan atau komponen snap-fit, tanpa menyebabkan kerosakan. Teras -teras yang boleh dilipat digunakan untuk pemotongan dalaman yang tidak mungkin menjadi mustahil. Teras -teras ini runtuh ke dalam selepas bahagian telah menguatkan, memastikan bahawa bentuk dalaman, seperti laluan aliran kompleks atau poket pengekalan, dibentuk dengan betul. Penggunaan tindakan mekanikal seperti ini meningkatkan fleksibiliti reka bentuk acuan, menjadikannya mungkin untuk menggabungkan undercuts yang rumit tanpa mengorbankan kualiti bahagian atau acuan panjang umur. Untuk undercuts dalaman yang lebih kompleks, mekanisme pembatalan atau sisipan putar mungkin dimasukkan untuk membolehkan pengekstrakan penuh bahagian yang dibentuk tanpa herotan.

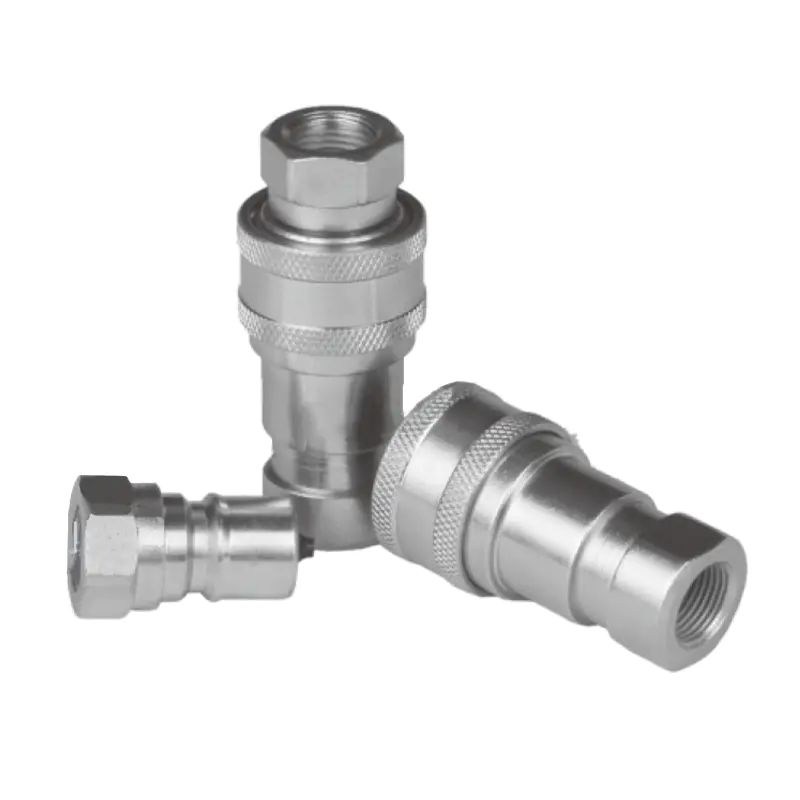

Benang pengacuan, sama ada luaran atau dalaman, memerlukan ketepatan untuk memastikan kesesuaian dan fungsi yang sesuai, terutamanya untuk komponen dalam aplikasi yang memerlukan pengedap atau penglibatan mekanikal, seperti gandingan hidraulik. Untuk benang luaran, acuan gandingan cepat sering menggunakan mekanisme pembatalan. Ini biasanya dikuasakan oleh motor elektrik atau silinder hidraulik, yang membolehkan benang dibentuk semasa suntikan dan kemudian diputar semasa proses pelepasan. Sistem ini boleh menggunakan mekanisme rak-dan-pinion atau sisipan berulir untuk memastikan profil thread tetap utuh dan tidak rosak semasa demoulding. Untuk benang dalaman, acuan boleh menggunakan mekanisme pemecahan berputar yang berputar teras semasa stroke lonjakan, memastikan benang dalaman dipelihara tanpa sebarang gangguan atau kilat. Sisipan benang yang boleh dilipat atau teknologi teras terpencil digunakan dalam reka bentuk yang lebih kecil, lebih rumit, terutamanya di mana mekanisme pembatalan akan terlalu kompleks atau tidak perlu. Sisipan ini membolehkan pembentukan kawasan berulir tanpa memerlukan putaran, dan mereka runtuh apabila bahagian dikeluarkan, mengurangkan kemungkinan kerosakan benang.

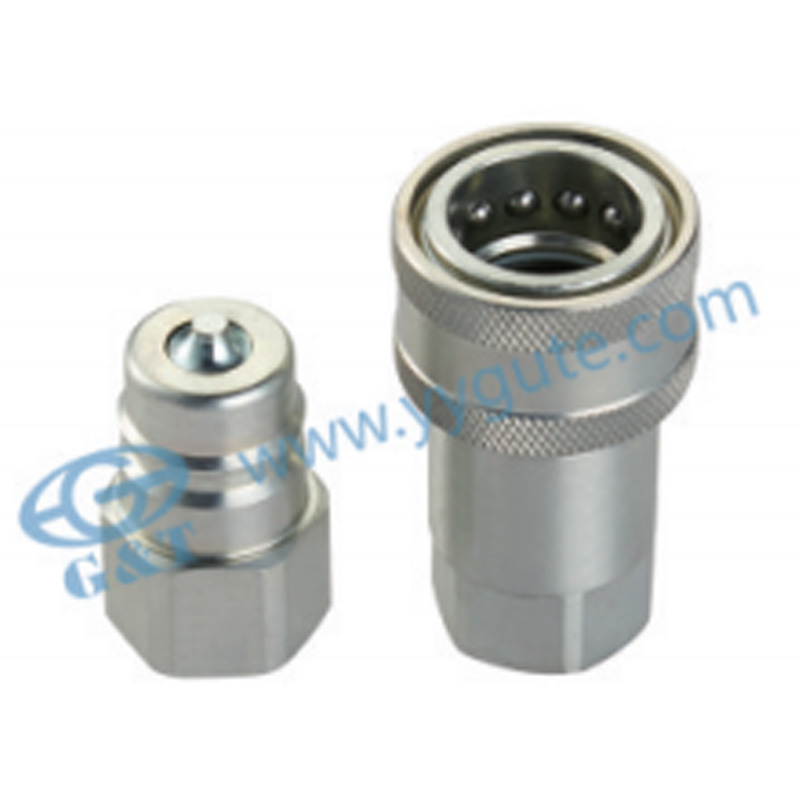

Mekanisme mengunci seperti kunci bola, ciri-ciri snap-fit, atau alur penahanan didapati dalam sistem gandingan cepat untuk memastikan penglibatan yang selamat antara bahagian. Acuan gandingan cepat direka untuk membentuk ciri-ciri ini dengan tepat dengan ketepatan, menggunakan sisipan ketepatan dan reka bentuk penutup untuk membuat bentuk toleransi yang ketat. Kerumitan mekanisme penguncian ini sering memerlukan penggunaan acuan berbilang slaid, yang membolehkan acuan membentuk ciri-ciri dari pelbagai arah tanpa mengganggu bahagian semasa lonjakan. Dalam sesetengah reka bentuk, mekanisme penguncian mungkin memerlukan pelbagai peringkat tindakan acuan, termasuk penarik hidraulik atau pengangkat mekanikal yang menarik balik ciri penguncian apabila acuan dibuka. Sebagai contoh, apabila membuat soket bola untuk gandingan cepat, acuan boleh menggunakan sistem pin ejector yang perlahan-lahan menolak bola atau ciri-ciri yang dimuatkan musim bunga ke tempatnya, memastikan bahawa bahagian itu dipegang dengan selamat semasa ia diturunkan. Kaedah ini menghalang ubah bentuk mekanisme penguncian dan memastikan bahawa bahagian -bahagiannya menyambung dengan betul apabila dipasang.

Dalam komponen gandingan, terutama yang melibatkan permukaan pengedap atau penglibatan mekanikal, ketepatan dimensi adalah kritikal. Malah variasi kecil dalam profil benang atau mekanisme mengunci geometri boleh mengakibatkan kerosakan atau kebocoran. Acuan gandingan cepat memastikan ketepatan tinggi berulang melalui penggunaan kawalan toleransi peringkat mikron. Dengan menggabungkan bahan acuan berkualiti tinggi seperti keluli keras atau keluli karbon tinggi, dan menggunakan teknik canggih seperti pemesinan pelepasan elektrik (EDM) untuk butiran halus, pengeluar boleh mencapai toleransi yang sangat ketat. Acuan ini sering dipantau secara elektronik semasa pengeluaran untuk memastikan bahawa variasi dikesan lebih awal, memastikan setiap bahagian yang dihasilkan masih dalam spesifikasi, walaupun selepas pengeluaran lama berjalan.
